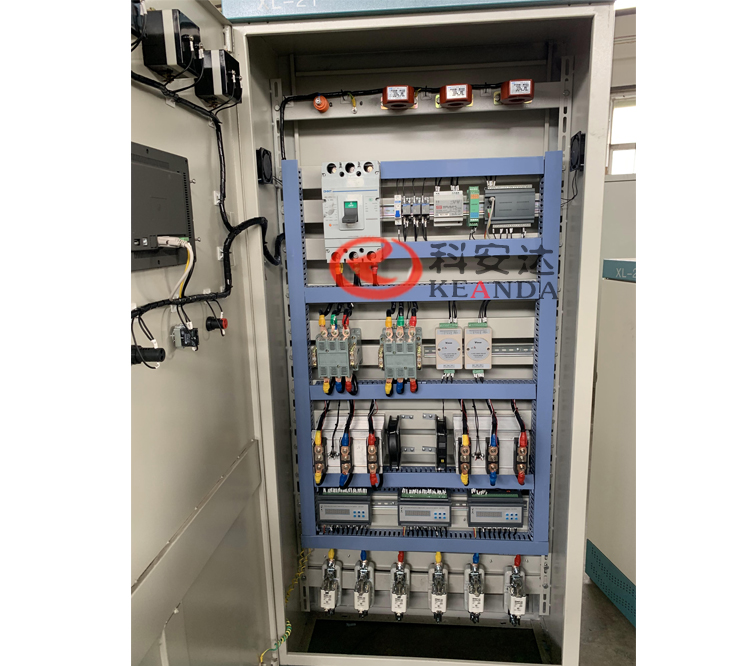

儀表智能溫度控制柜是專用與電加熱器的配套溫度控制柜，它主要是由控制柜箱體，溫度調節儀、電器元器件，溫控系統采用位式控制，固態繼電器調壓控制，可控硅連續可控控制等多種儀表控制方式，可供用戶選擇，目的是使加熱出口溫度穩定，控溫精度滿足用戶的工藝加熱溫度要求。

儀表智能溫控柜的主要組成部分分為監控回路，執行控制單元以及操作單元三部分組成，具體說明見下： 　1） 監控單元分，顯示回路與控制故障輸出兩部分組成，監回路由三相電流，電壓表顯示，現場溫度與設定溫度顯示，軟啟動停機、手動/自動切換控制、最大輸出限制功能、過電流保護等幾部分組成，當監測儀器儀表檢測到故障時將輸出故障接點信號到加熱回路中，停止加熱系統的運行，并伴有故障指示/聲光報警,進一步保護加熱元件； 　2） 執行控制單元主要分為主電路開關，調壓機構和限流熔斷回路三部分主成。主電路開關可以根據電流和保護功能的不同正常選用，目的是控制加熱的功率電流，起到通斷加熱的作用。調壓執行單元分為接觸器位式控制，固態繼電器調壓控制以及可控硅連續可調控制三種類型，具體的選用根據現場加熱介質和控制要求決定，他們之間的區別與正確選用可與我公司電器工程師聯系指導。 　3） 操作單元主要是加熱的啟動，停止，急停,超溫故障復位，以及溫度調節設定等部分組成，該部分的具體要求可以根據用戶要求來正常設計； 　4） 另外溫度儀表配電柜可以根據安裝區域分為戶外，戶內，防爆與非防爆形式；
